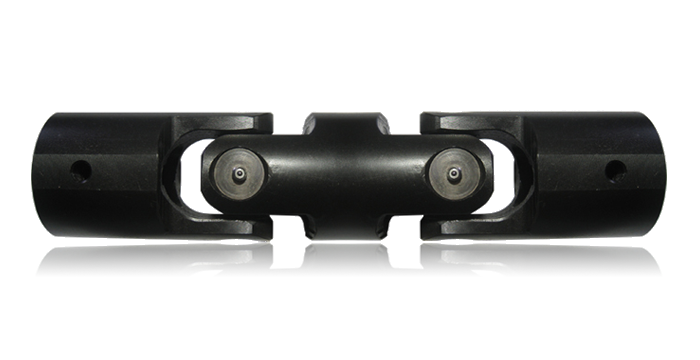

Universal Joint

경/중하중용 베어링타입

UF - type

페이지 정보

12,283   2015.04.09 13:34

첨부파일

본문

UF-TYPE 상용토크
( Nm )
최대토크
( Nm )
허용각
( ° )
d D LC L C E K t P M SW
UF25( ) 150 250 한쪽편25 25 54 194 55 30 14 8 28.3 10 8 54
UF30( ) 400 550 한쪽편25 30 59 234 70 40 20 8 33.3 11.5 8 61
UF35( ) 700 900 한쪽편25 35 70 266 80 45 22 10 38.5 13 10 70
UF40( ) 950 1,250 한쪽편25 40 70 320 100 60 30 12 43.5 14.5 12 93
UF50( ) 1,500 1,850 한쪽편25 50 90 370 145 80 40 14 53.8 17.5 12 104

* 기장(LC)조정 및 축 결합부위(스플라인등) 변경 가능함.
